荏原商事株式会社は上下水道設備、工場設備など設置環境に適した小水力発電システムをご提案します。

小水力発電
HOME > 小水力発電
その水の力、見逃さない!こんなところにも小水力発電可能なエネルギー
  • 工場排水

    工場排水
  • 工場冷却ライン

    工場冷却ライン
  • 工業用水受水ライン

    工業用水受水ライン
  • 農業用水

    農業用水
  • ダム維持放流水

    ダム維持放流水
  • 水道施設

    水道施設
荏原商事は、設置環境に適した小水力発電システムをご提案・ご提供させていただきます。

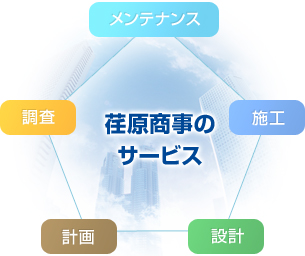

荏原商事のサービス メンテナンス 調査 計画設計 施工弊社は、創設以来、上下水道設備、工場設備他「水」に携わるエンジニアリング会社として実績を積み上げて参りました。
その経験をもとに、小水力発電事業を展開しております。小水力発電は、設置環境によって、使用できる水車が異なります。
弊社は、小水力発電を重要な再生エネルギーソリューション事業の核の一つとし、幅広い種類の小水力システムを揃え、ユーザー様に最適な小水力発電システムをご提供させていただきます。

調査・設計・施工・メンテナンスまで、一貫したワンストップ体制にて対応させていただきます。

水道設備(浄配水場等)の残圧エネルギーを小水力発電に利用、低炭素化社会に貢献。
詳細はこちらをクリック ⇓

小水力発電の省トータルコストとストレスフリーを実現したクラウド監視設備はこちらをクリック ⇓

小水力発電の監視に最適なEbasho-Quendiクラウド遠隔監視システムはこちら

小水力発電の特長

  • ・安定したエネルギー供給が可能
  • ・系統安定、電力品質の影響が少ない
  • ・太陽光に比べ省スペースかつ5倍以上の設備利用率

反面法的手続きの煩雑さがあり、流量・落差に応じて
適切な水車を選定する必要があります。

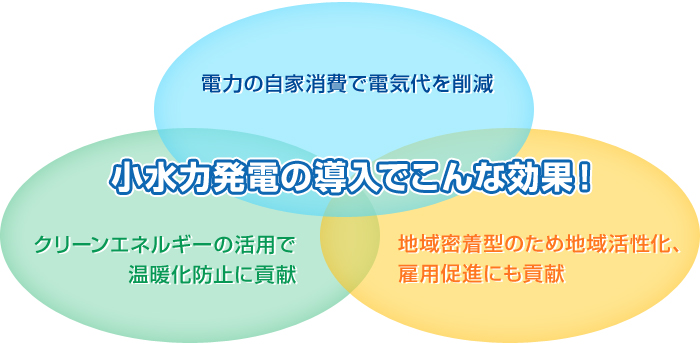

小水力発電の導入でこんな効果! ●電力の自家消費で電気代を削減 ●クリーンエネルギーの活用で温暖化防止に貢献 ●地域密着型のため地域活性化、雇用促進にも貢献

取扱い水車 *リング水車は現在新規製造をしておりません。

リング水車【川崎エンジニアリング株式会社製】

ダム維持放流水や農業、工業用水に適したインライン型水車です。
オイルレス軸受のため、上水道にもご使用いただけます。

特長 ●インライン型のため、配管接続となります。
●水車トラブルの原因となる異物の流入には注意が必要です。

構造特性
●水車と発電機が一体型でコンパクトなため、設置スペ-スが省けます。
●回転体にシャフトを持たないシンプルな構造です。
●軸受潤滑液には「水」を使用するため、注油が必要ありません。
●固体接触部がなく、発電機が本体内部にあるため、低騒音です。

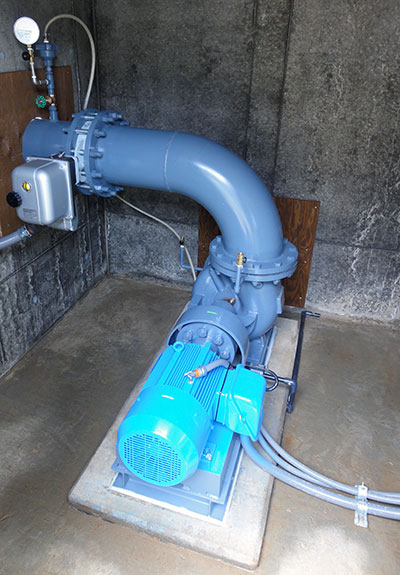

ポンプ逆転水車

従来のポンプを逆回転させて発電する、機器の信頼性が高い水車です。
配管直接続タイプ以外にもサイフォンタイプもございます。

特長 ●比較的低・中落差に適しています。
●農業用ポンプ(異物通過径の大きいポンプ)を使用した場合、
 異物への対応力が強化できます。


構造特性
●汎用のポンプを使用するため、付帯設備のメンテナンスに水車の特殊技術者を必要と
 しません。
 また、構造が理解しやすく、農業用水・水道への適用にも信頼性が高いです。
●水車を含めた機器を地上に設置するため、
 メンテナンス時に引き上げ設備を必要としません。

ポンプ逆転水車

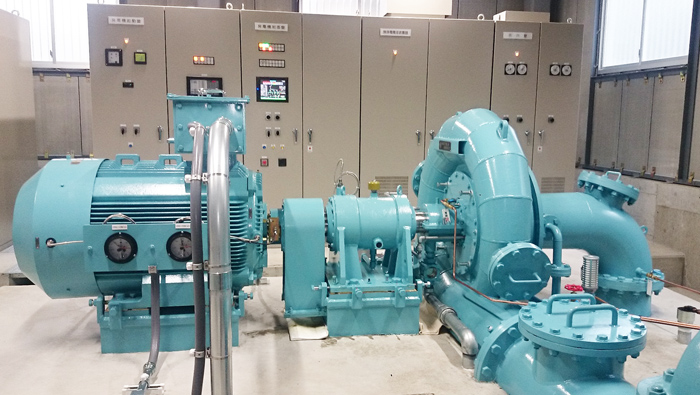

フランシス水車

従来から利用されている水車で世界的にも採用数が多い、中落差に適した水車です。

特長 ●落差及び流量に対する適用範囲が広く、多くの実績があります。
 また、落差の変化に対しては効率の低下が小さい水車です。
●軽負荷に対しては効率が低下するため、流量の安定した場所に設置し、
 高効率での運転が望ましい水車です。


構造特性
●構造がやや複雑な分メンテナンスを要しますが、水車効率が高く出力が期待できます。
●軸方向へのスラストが働くので、十分耐えうる軸受が必要です。
●振動、騒音が他形式水車と比べて多いと言われています。

フランシス水車

客先名 :株式会社 グリーンパワー小瀬様
発電所名:小瀬谷小水力発電所
水車型式:横軸単輪単流渦巻型フランシス水車
出  力:165kW(最大流量時)

横軸単輪単流渦巻型フランシス水車

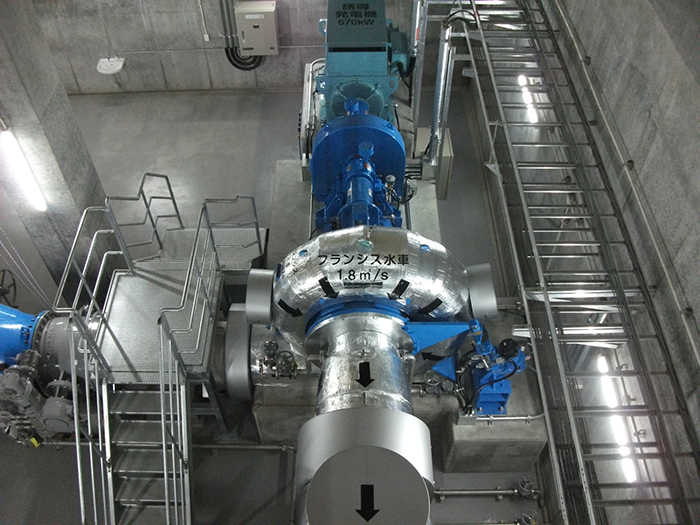

客先名 :札幌市水道局様
発電所名:平岸水力発電所
水車型式:横軸単輪単流渦巻型フランシス水車
出  力:670kW(最大流量時)

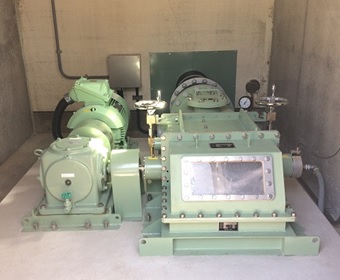

クロスフロー水車

フランシス水車同様、従来からある水車です。
近年、入口管への接続型の他に、マイクロ水力での低落差の開水路設置型も開発されており、適用幅が広がっています。

特長 ●フランシス水車に比べ最大効率は劣りますが、流量変動に強く、比較的低・中落差に適しています。

構造特性
【共通】
●構造が簡単で他形式水車よりメンテナンス性で優位です。
●変落差に対しては効率が低下します。

【開水路設置型】
●異物に強く、比較的大きな異物に対しても問題なく運用できます。
●設置において貯水池や導水管を必要としません。

よって従来の水力発電設置工事のような大規模な工事が不要となり、
工事期間及び工事費の圧縮が期待できます。

クロスフロー水車

ピコ発電水車

工場、水路など身近な箇所にあるちょっとした水エネルギーを利用した小水力システムです。
近年開発が盛んな分野です。

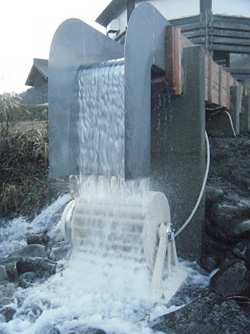

上掛水車
上掛水車上掛水車は水車上方より滝のように水を落とし水車を回転させて発電します。
落差があるほど位置エネルギーが高くなり発電量が大きくなります。
その他小水力システムも取扱い、実績を積んでおりますので、
ご気軽にお問い合わせください。
荏原商事へのお問い合わせはこちらから お電話からお問い合わせ 03-5645-0155 受付時間: 月~金 10:00 ~ 17:00 メールフォームからお問い合わせ
お問い合わせ

小水力発電設備の導入

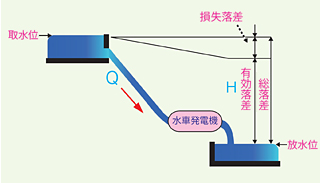

水力の出力と発電量は、下記の式から算出します。
・発電出力
 P[kW] =9. 8×Q ×H×η
・発電量
 E[kWh] =P[kW] ×t[h]

Q:流量[m3/sec]
H:有効落差[m] (総落差-損失落差)
η:効率(水車効率×発電機効率)

図

小水力発電の利用用途

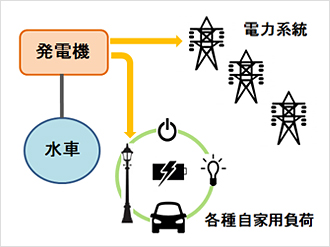

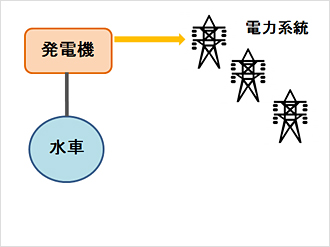

  • 1.全量売電
    図

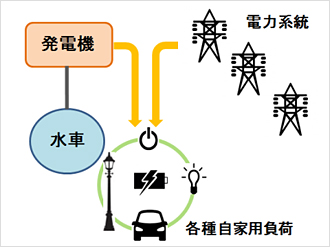

  • 2.余剰売電
    図
  • 3.自己消費のみ(不足分は買電)
    図

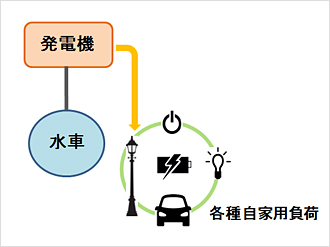

  • 4.自己消費のみ
    図
◆必要に応じBCP対策などに必要な蓄電池を備えた小水力発電システムをご提案させていただきます。

小水力発電の設置場所例

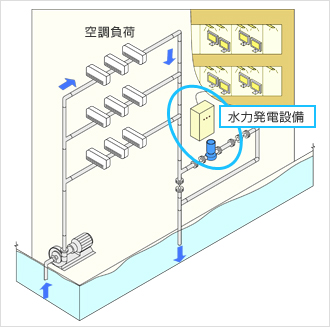

  • ビル空調システムにおいて蓄熱式暖房システムを導入している場合
    図

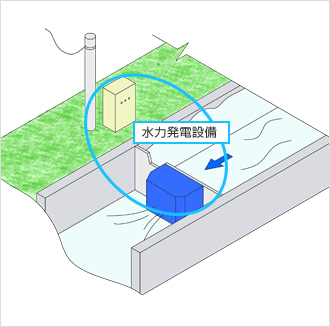

  • 農業用水路(開水路)
    図

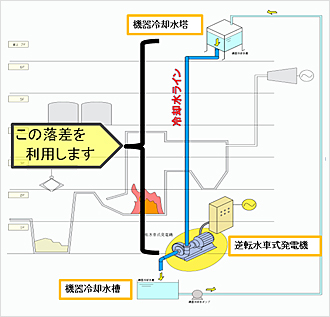

  • 清掃工場や民間工場の冷却ライン(インライン)
    図

弊社施工事例

■横軸プロペラ水車 45kw

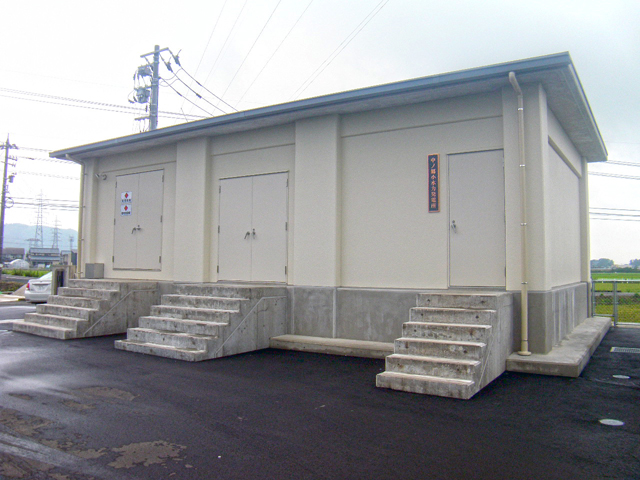

  • 中ノ郷小水力発電所拡大
  • 中ノ郷小水力発電所拡大

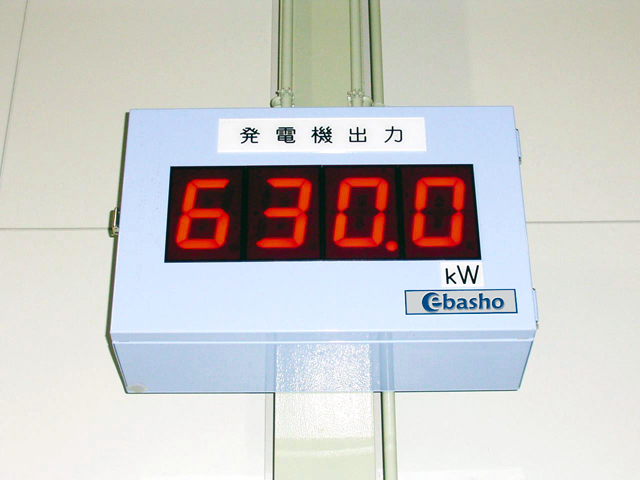

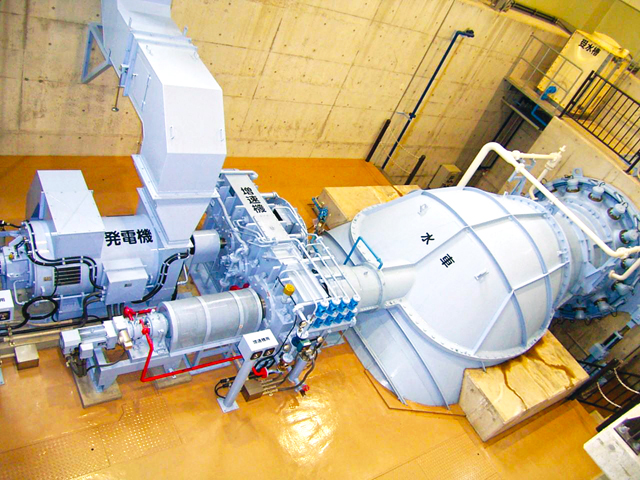

■S型チューブラ水車 630kw

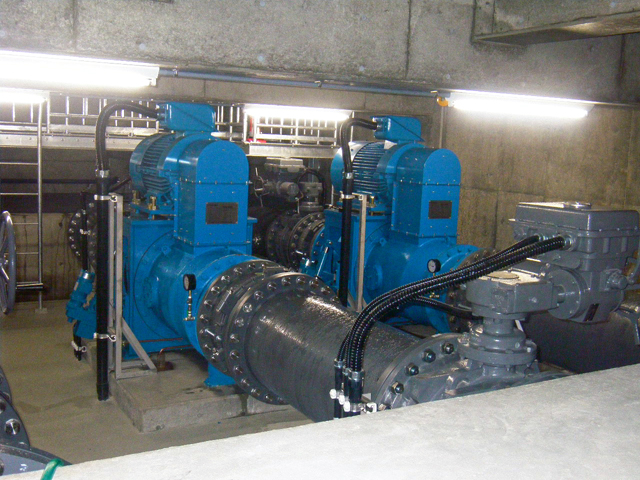

  • 七ケ用水発電所拡大
  • 七ケ用水発電所拡大

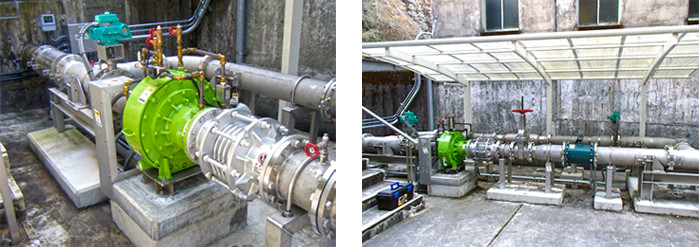

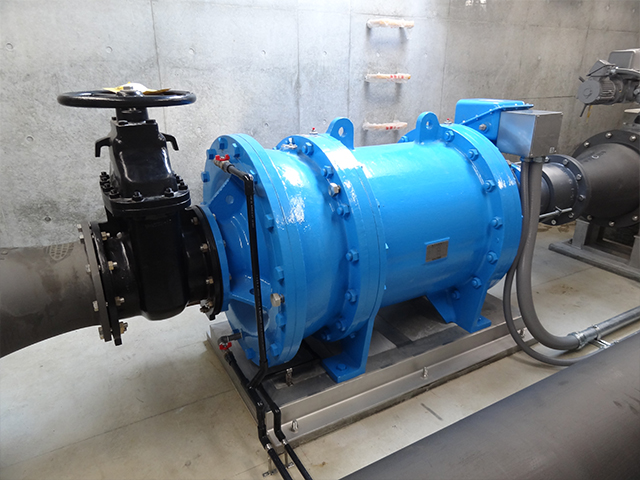

■水道用インライン水車 51kw

  • 水道用インライン水車 51kW拡大
  • 水道用インライン水車 51kW拡大

小水力発電設備導入における検討事項

設置検討場所 河川(1級・2級など)、農業用水路(開水路・閉水路)、上下水道、
工場排水その他(砂防ダム、渓流など)
落差 総落差( m ) 、有効落差( m ) 、変落差の有無とそれぞれの期間
流量 流量(m3 / s)、流量変動の有無(流量変動有の場合は最大流量及び最小流量それぞれの期間(日数))
発電用途 発生電力の使用用途(全量売電、余剰売電、自家消費、独立電源)
その他 現地施工にあたり、制御、工事上制約の有無、水利権の有無

取扱いメーカー

(下記メーカー以外にも設置環境に合った小水力システムをご提供いたします。)

川崎エンジニアリング株式会社 http://www.khi.co.jp/corp/ke/toppage.htm
JAGシーベル株式会社 http://www.jagseabell.jp
中越工業株式会社 http://www.chuetsu-kogyo.jp

(2015年12月現在 五十音順)

その他、工場排水など、エネルギーを有効利用できないか
お考えでしたらお問い合わせください。
